数控中大管径相贯线切割机
所属分类：
本机设计结构先进可靠,数控系统具有中文界面以及图形与数据结合的人机对话功能,操作十分简单，且适用于长期连续加工，运行控制稳定可靠。
软件设计了合理的切割引入引出线，保证切割面的工作质量。每次切割后的参数可保存为工艺文件，实现资料管理。
产品详情
产品优势
- 本机设计结构先进可靠,数控系统具有中文界面以及图形与数据结合的人机对话功能,操作十分简单，且适用于长期连续加工，运行控制稳定可靠。
- 软件设计了合理的切割引入引出线，保证切割面的工作质量。每次切割后的参数可保存为工艺文件，实现资料管理。
技术参数
|
型号 |
CNCPC |
|
管道适用范围 (外径) |
φ60-630mm; φ60-800mm; φ150-1000mm; φ200-1250mm; |
|
|
φ300-1400mm; φ600-1600mm; |
|
管道长度 |
4 -16 m根据客户要求 |
|
最大载重 |
5T或根据管径而定 |
|
适用切割厚度 |
火焰5 -5 0 mm，等离子切割厚度根据等离子电源型号 |
|
数控轴数 |
2/3/4/5/6轴 或扩展 |
|
X轴-工件旋转 |
工件旋转驱动； 旋转量： 自由回转 |
|
Y轴-小车移动 |
割炬沿管子轴向移动； 移动量： 根据设备有效切割长度 |
|
Z轴-割炬纵向升降 |
割炬根据管径纵向移动； 移动量： 根据工件直径 |
|
U轴-割炬轴向偏摆 |
割炬沿工件轴线方向偏摆；偏摆角度：火焰±60°, 等离子±45° |
|
V轴-割炬径向偏摆 |
割炬沿工件径向方向偏摆；偏摆角度：火焰±60°, 等离子±45° |
|
W 轴- 卡盘升降 |
卡盘纵向升降；移动量：根据工件直径（选配） |
|
附加轴-椭圆度调整 |
割炬根据工件的椭圆度自动调整升降轴高度；调整量： 0 -2 0 mm |
应用领域
电力水利、石油化工、建筑结构、造船重工、冶金机械等。

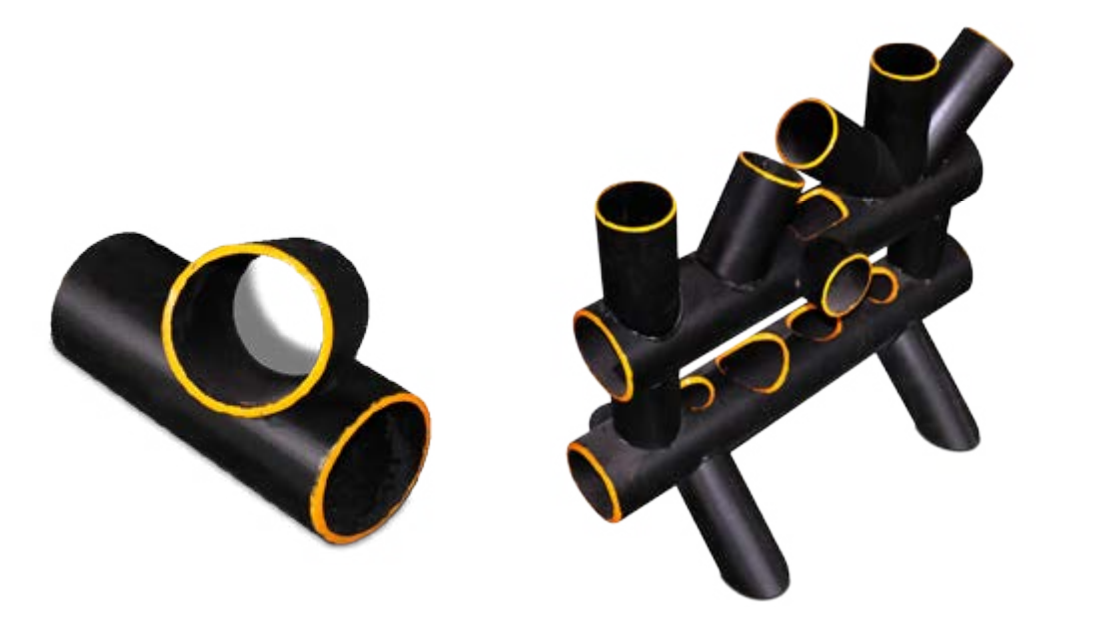

切割工艺
关键词：大激光 精细等离子 龙门等离子 三维机器人
