针对小管径管材切割的需求,本公司在多年设计制造数控相贯切割设备的基础上,专门开发了小管径数控相贯线切割机，该机型适用于40mm-300mm之间的小管径高效高精度相贯线切割及定长切断,解决了目前小管径钢管不易切割的难题。
产品详情
产品优势
针对小管径管材切割的需求,本公司在多年设计制造数控相贯切割设备的基础上,专门开发了小管径数控相贯线切割机，该机型适用于40mm-300mm之间的小管径高效高精度相贯线切割及定长切断,解决了目前小管径钢管不易切割的难题。
技术参数
| 型号 | CNCPG |
| 管道适用范围 (外径) | φ40-300mm; |
| 管道长度 | 4 -16 m根据客户要求 |
| 最大载重 | 5T |
| 适用切割厚度 | 火焰5 -5 0 mm，等离子切割厚度根据等离子电源型号 |
| 数控轴数 | 2/3/4/5/6轴 或扩展 |
| X轴-工件旋转 | 工件旋转驱动； 旋转量： 自由回转 |
| Y轴-小车移动 | 割炬沿管子轴向移动； 移动量： 根据设备有效切割长度 |
| Z轴-割炬纵向升降 | 割炬根据管径纵向移动； 移动量： 根据工件直径 |
| U轴-割炬轴向偏摆 | 割炬沿工件轴线方向偏摆；偏摆角度：火焰±60°, 等离子±45° |
| V轴-割炬径向偏摆 | 割炬沿工件径向方向偏摆；偏摆角度：火焰±60°, 等离子±45° |
| W 轴- 卡盘升降 | 卡盘纵向升降；移动量：根据工件直径（手动） |
| 附加轴-椭圆度调整 | 割炬根据工件的椭圆度自动调整升降轴高度；调整量： 0 -2 0 mm |

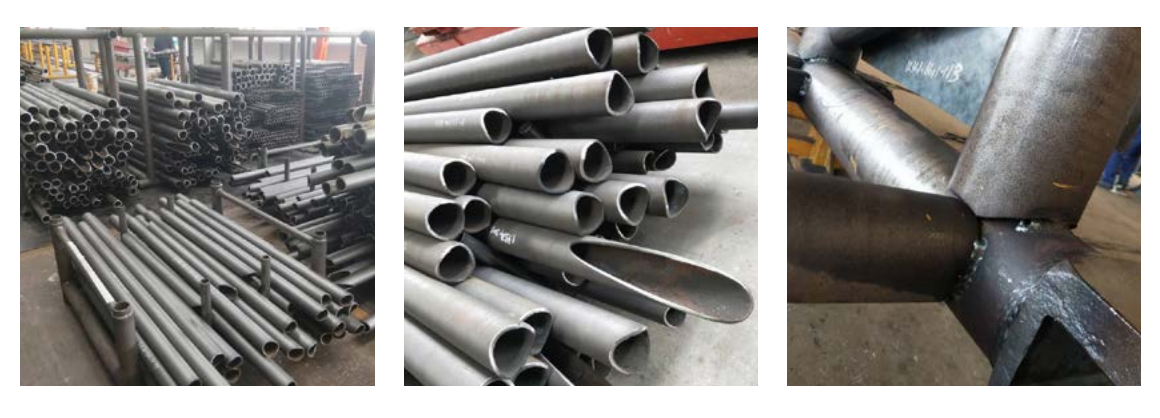

应用领域
电力水利、石油化工、建筑结构、造船重工、冶金机械等。
切割工艺
